數顯距離最大99.9米,最小0.1米
粗測誤差小于10%,定點誤差小于0.1米
LDSC電纜故障聲磁數顯同步定點儀的原理則是利用電磁信號和聲音信號之間的時間差來判斷故障點的遠近。因?yàn)殡姶判盘?hào)的傳播速度接近光速,所以從電纜傳播到傳感器的時間可以忽略不計。而聲音信號的傳播速度較慢,為每秒幾百米的量級。因此,通過檢測這兩種信號之間的時間差,可以更精確地判斷故障點的位置。

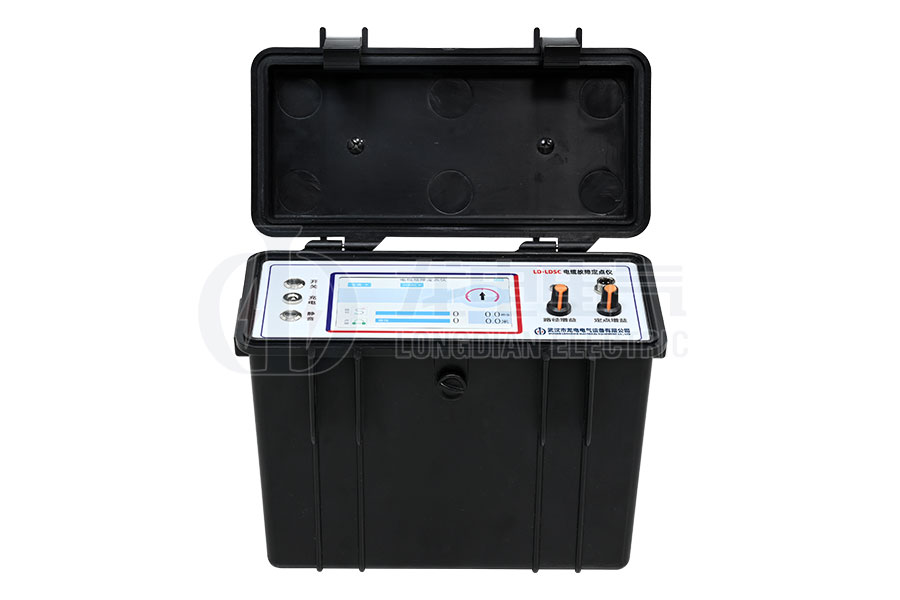

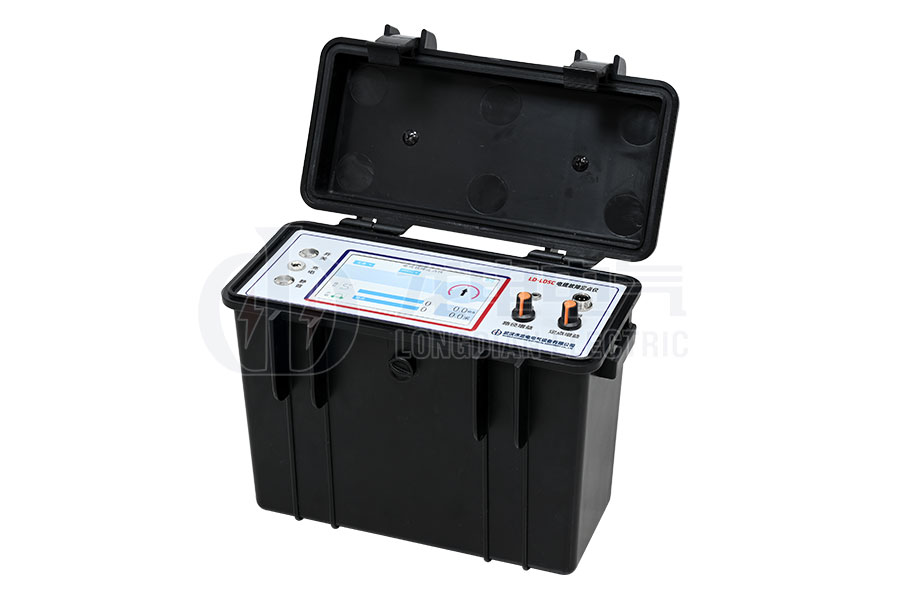

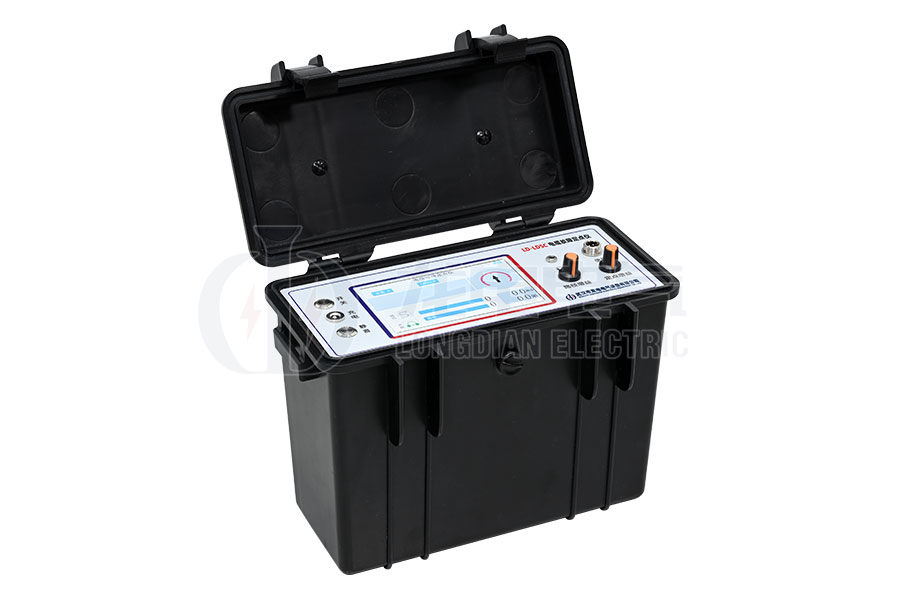

LDSC電纜故障聲磁數顯同步定點儀是一種用于地埋電纜故障點的快速、精確定位的設備。它不僅可以確定故障點的準確位置,還可以探測電纜的埋設路徑和埋設深度(在故障點處獲取深度)。
◆ 高效性:通過數字顯示和先進的信號處理技術,實現了快速、準確的故障定位,提高了工作效率。
◆ 準確性:高靈敏度的傳感器和抗干擾技術,確保了故障定位的精確性。
◆ 易用性:操作界面直觀,減少了操作員對復雜波形的分析判斷,降低了使用難度。
◆ 多功能性:不僅具備定點功能,還具備路徑探測和埋設深度測定的能力,滿足多種檢測需求。
產品別稱:電纜故障定位儀、電纜故障查找儀、地下電纜故障定位儀、電纜故障儀、電力電纜故障測試儀、電纜故障尋徑儀、電纜故障尋蹤儀、便攜式電纜故障定位系統 、電纜故障閃測儀、地理電纜故障測試儀、電纜路徑儀、電纜故障測試儀。
數顯距離 | 最大99.9米,最小0.1米 |
粗測誤差 | 小于10%,定點誤差小于0.1米 |
電磁通道增益 | ≥110dB |
電磁通道接收機靈敏度 | ≤5μV |
聲音通道音頻放大器增益 | ≤120dB |
工頻抑制能力 | >40dB |

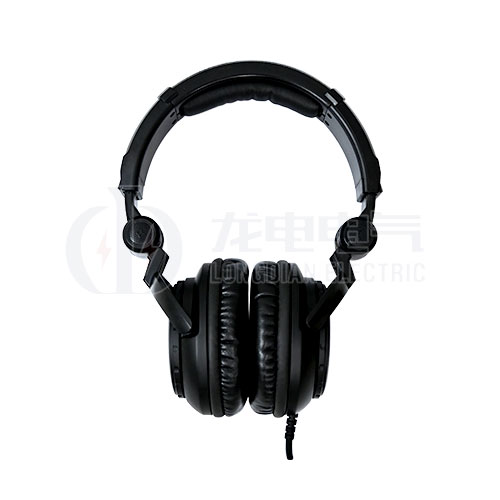

聲磁同步定點儀 | 即現場定點時,數字屏在沖擊高壓形成的沖擊電磁波作用下,計數一次,并顯示故障距離或滿亮(99.9米)。同時,由高阻耳機監聽電纜故障點在沖擊放電擊穿時火花產生的地震波,以便排除環境雜波干擾。 |
電磁傳感器 | 65kHz |

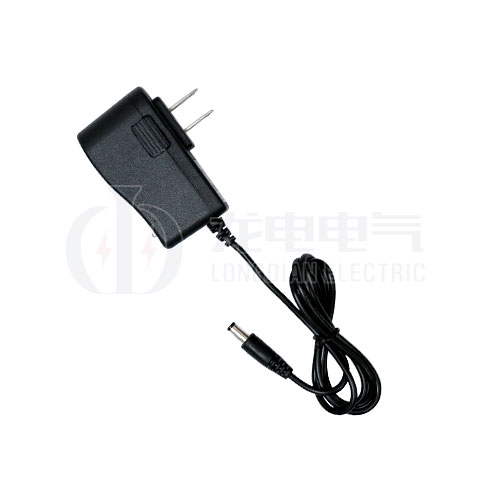

工作電源 | 內置可充電池供電,連續工作時長>12小時 |
功耗 | ≤0.7W |

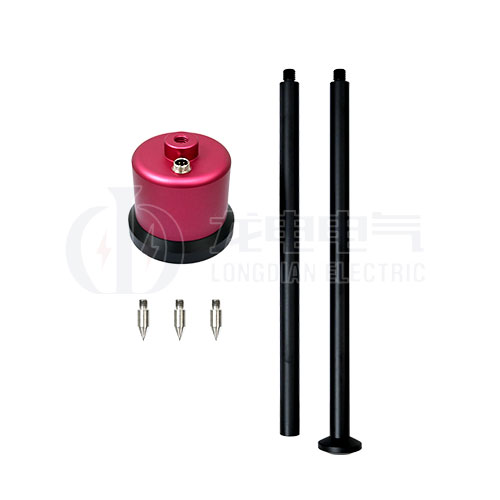

采用特殊結構的聲波振動傳感器和低噪聲專用器件作為前置放大,顯著提高了儀器在定點和路徑探測時的靈敏度。

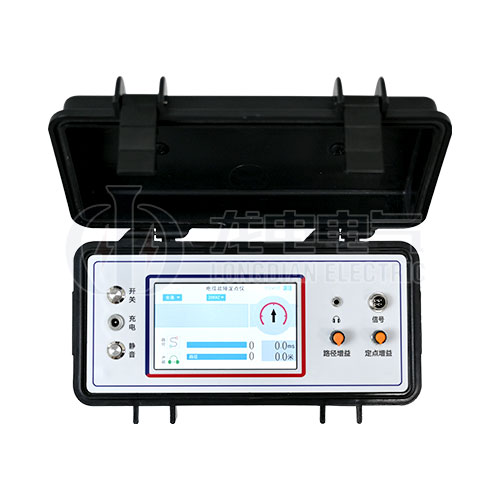

在信號處理技術上,通過數字顯示故障點與傳感探頭間的距離,極大地消除了定點時的盲目性,使操作更加直觀和準確。
對于電纜溝內架空的故障電纜,傳統定點儀難以判定封閉性故障的具體位置。而LDSC電纜故障聲磁數顯同步定點儀只需將傳感器探頭接觸故障電纜或近旁的電纜上,即可精確顯示故障距離及方向,快速確定故障位置。
采用工頻自適應對消理論及高工頻陷波技術,有效抑制了50Hz工頻信號的干擾,并增強了在強工頻電場環境中的抗干擾能力,縮小了定點盲區。
該技術有效克服了現場環境噪音干擾造成的定點困難問題,使故障定位更加穩定和可靠。
故障距離的數字顯示省去了操作員對復雜波形的分析判斷,對于數百米長的故障電纜,一般無需粗測即可直接實施定點,提高了工作效率。
利用15kHz幅度調制電磁波和幅度檢波技術,進行路徑探測和電纜埋設深度測定,避免了原等幅15kHz信號源時電視機行頻對定點儀的干擾。
